Saiba mais sobre o produto:

OFP2-100-QI INT

O kit de inspeção contém: (1) mainframe Versiv, (1) módulo OptiFiber Pro Quad OTDR, alça de ombro, estojo, cabo de interface USB, CD do software de código aberto Versiv, carregador CA, (2) limpadores Quick Clean (1,25/2,50 mm), (2) cabos de lançamento SC/LC multimodo — 50 µm, (2) cabos de lançamento SC/LC de monomodo — 9 µm, (2) adaptadores LC intercambiáveis de porta da fonte OTDR, sonda com vídeo para inspeção de fibra USB com 4 pontas, adaptador Simplex SC/SC, (2) alças de suspensão de fibra de lançamento e ímãs, Wi-Fi integrado, declaração de calibragem e guias de introdução.

Destaques do produto

Torna os novatos em especialistas e especialistas mais rápido

• Vários comprimentos de onda (850, 1300, 1310,1490, 1550 e 1625 nm) compatíveis com aplicações de LAN, datacenters, PON, FTTx e planta externa.
• A configuração automatizada identifica as características da fibra e define parâmetros de medição.
• O modo Manual Expert permite ajustes simples para configurações automatizadas para teste detalhado.
• O EventMap identifica eventos automaticamente, inclusive conectores, junções, dobras e divisores.
• Interface baseada em gesto permite análise rápida e detalhada do traçado.
• A tecnologia SmartLoop™ OTDR permite testar duas fibras em um único teste, eliminando a necessidade de deslocamento até a extremidade remota da conexão para testar.
• Resultados médios bidirecionais instantâneos incluídos como padrão
• Integra-se com o LinkWare™ Live para gerenciar trabalhos e testadores a partir de qualquer dispositivo inteligente.
• O design preparado para o futuro do VersivTM está em conformidade com a certificação para cobre da Categoria 8, perda de fibra e inspeção.

Visão geral

Projetado para fibra Empresarial, Datacenter, Planta externa e PON

À medida que as redes de fibra evoluem, a necessidade de testar mais locais aumentou. Os OTDRs agora são necessários para:

FTTx
Empresa
OSP
PON
POLAN
Muitos OTDRs projetados para solução de problemas de fibra são projetados para operadoras e contêm recursos excessivos e complicados. A família OTDR OptiFiber Pro é a primeira classe de OTDRs construída com recursos e usabilidade tanto para engenheiros de redes corporativas e instaladores de cabos trabalhando tanto em ambiente corporativo quanto OSP.

Interface do usuário de smartphone

A maioria dos OTDRs é projetada para uma miríade de aplicações, fazendo com que a interface do usuário seja difícil de navegar e interpretar. O OptiFiber Pro combina a última tecnologia de interface "baseada em gestos" com uma tela de toque capacitiva para oferecer o OTDR mais inovador e simples ao usuário.

Vantagens:

• Dê um único toque e passe o controle para selecionar e rolar os itens do menu
• Dê toques múltiplos para dar zoom para obter um controle de ampliação fácil em um rastreamento gráfico de fibra
• Design focado na tarefa para reduzir as idas e vindas de navegação pelas telas
• A tela de toque capacitiva elimina a necessidade de recalibrar telas de toque legadas
• A ajuda na tela sensível ao contexto que dá aos usuários detalhes adicionais ou sugestões de resolução de problemas

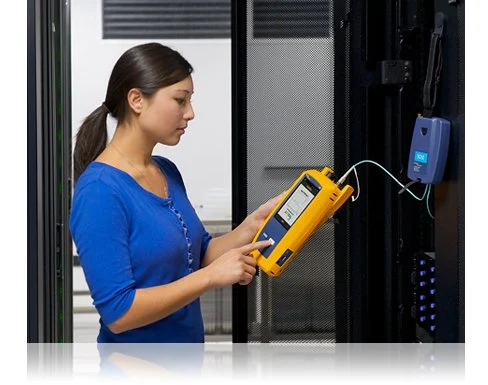

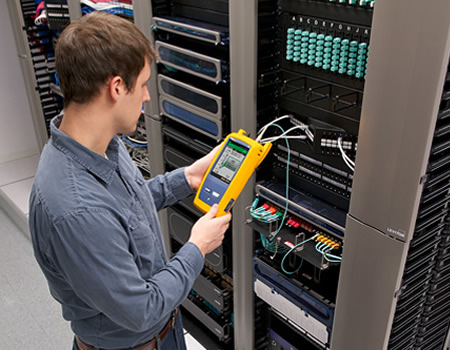

Conforto do Datacenter

Conduzido por virtualização de servidor e links de multigigabits entre servidores, redes e armazenamento, a arquitetura do centro de dados emprega mais cabos de conexão e conectores de topologia densa, oferecendo OTDRs de classe de portador com longas zonas neutras ineficazes. O OptiFiber Pro não apenas torna a implementação de fibra em centros de dados possível, mas oferece o mais alto nível de precisão para uma rápida resolução de problemas.

Com uma simples seleção de um toque, os usuários entram no modo DataCenter OTDR – sem tempo de configuração para calibragem conforme necessário nos OTDRs legados. O modo DataCenter OTDR detecta automaticamente parâmetros de OTDR (algoritmos de detecção de extremidade, larguras de pulso, etc.) sem ser confundido pelos curtos links ou números de conectores.

Vantagens:

• Zonas neutras de atenuação e de evento ultracurtas localizam eventos e falhas nos links de fibra com precisão no modelo Enterprise
• O modo DataCenter OTDR™ define automaticamente a configuração para testar rapidamente a fibra do centro de dados

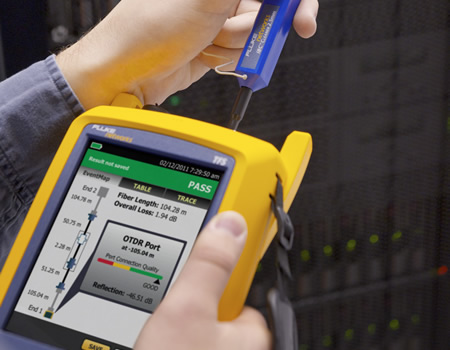

• O recurso EventMap descreve os eventos da fibra de uma forma que não exige especialista de análise de rastreamento

Certificação Exclusiva com Flexibilidade e Eficiência

Um importante aspecto para maximizar um valor de OTDR é planejar adequadamente seu uso diário. Com gerenciamento de projeto embutido, o OptiFiber Pro permite que um gerente de projeto defina o papel de cada usuário, definindo as tarefas associadas a serem executadas – transformando o OTDR em uma ferramenta de testes de fibra tudo-em-um completa com planejamento, inspeção, certificação e relatório.

O OptiFiber Pro melhora a eficiência do trabalho permitindo que o planejador do fluxo de trabalho crie e gerencie os perfis do operador e do trabalho por projeto – trabalhos definidos ou conjuntos de IDs de cabo podem ser atribuídos a operadores específicos. O progresso e status de cada projeto também podem ser facilmente monitorados.

Vantagens:

• Capacidade OTDR total que certifica o desempenho de fibra baseado em atribuição de trabalho para cada operador
• O poderoso gerenciamento de projeto facilita que o OTDR compartilhe com uma clara atribuição de trabalho para cada operador
• Fácil monitoramento de progresso de trabalho com resultados de aprovação/falha
• Geração de relatórios na tela e carregamento para aplicação LinkWare™

Outras características principais

Zona neutra de atenuação e de evento extremamente curta para o modelo Enterprise
O OptiFiber Pro potencializa a tecnologia óptica mais sofisticada para oferecer a zona neutra de evento (0,5 m típico para MM) e a zona neutra de atenuação (2,2 m típico para MM e 3,6 m típico para SM) mais curtas de qualquer OTDR. Este avanço tecnológico permite que o OptiFiber Pro detecte e meça falhas espaçadas proximamente onde nenhum outro OTDR pode nos ambientes de área de armazenamento e centro de dados atuais, cheios de conectores.

Rastreamento de dois segundos por comprimento de onda
Outra inovação com o OptiFiber Pro é a velocidade de aquisição de dados. Enquanto está no modo de teste rápido, um conjunto completo de dados é adquirido em apenas dois segundos por comprimento de onda. Então o OptiFiber Pro analisa os dados e exibe-os como um EventMap, tabela ou rastreamento. O resultado final é menos tempo gasto testando e mais tempo executando outras tarefas.

Ajuda na tela – ação corretiva
A "ajuda" na tela sugere ações corretivas para resolver problemas de fibra durante cada etapa do teste.  A "ajuda" oferecida é sensível ao contexto, o que permite que os usuários rapidamente apontem resoluções possíveis. Um ícone cinza fácil de ler no canto inferior esquerdo mostra recomendações de ações corretivas detalhadas.

SmartLoop OTDR

O SmartLoop OTDR permite teste e análise automatizada de duas fibras em um só teste, atendendo aos requisitos normativos. Este processo com patente pendente separa automaticamente as duas fibras para análise de aprovação/falha, visualização e relatório individuais. Ele não só reduz o tempo do teste em pelo menos a metade, mas também permite resultados de testes médios bidirecionais e instantâneos, sem mover o OTDR até a extremidade. Além de realizar o trabalho mais rapidamente, o SmartLoop OTDR aumenta ainda mais a facilidade e a velocidade dos testes em ambientes em que a extremidade é difícil ou mesmo perigosa de ser alcançada, porque o OTDR nunca tem que ser movido para a outra extremidade. Além de realizar a tarefa mais rapidamente, o SmartLoop atende aos requisitos normativos de deixar as fibras de lançamento e final em suas posições iniciais durante ambos os testes bidirecionais.

Realize testes de forma rápida e correta com o SmartLoop, incluído gratuitamente em todos os módulos OptiFiber Pro.

A tecnologia SmartLoop do OptiFiber Pro testa duas fibras em um só teste, enquanto fornece resultados individuais de aprovação, falha e médias bidirecionais para cada link de fibra.

Inspeção e certificação da extremidade da fibra

O OptiFiber Pro incorpora o sistema de inspeção por vídeo FiberInspector Pro que permite que você inspecione e certifique as portas internas da extremidade final da fibra ou cabos de conexão rapidamente. Trata-se de uma certificação automatizada PASSA/FALHA de 1 segundo, de acordo com a IEC 61300-3-35, que elimina a subjetividade humana e permite que qualquer pessoa se torne um especialista em inspeção de fibra. Os resultados podem ser salvos no relatório da certificação ao lado dos resultados do OptiFiber Pro OTDR.

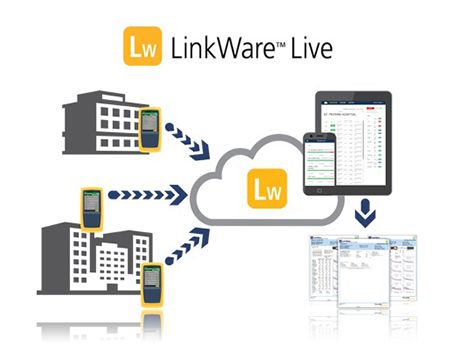

Serviço de gerenciamento de resultados de testes LinkWare Live™

LinkWare Live é um serviço baseado em nuvem que permite que você gerencie trabalhos de certificação a qualquer momento, em qualquer lugar, com qualquer pessoa e em qualquer dispositivo.  Com LinkWare Live, você pode

• Mantenha o controle de todos os testes em todos os trabalhos.  Obtenha uma visão geral de todos os projetos de qualquer dispositivo inteligente. Detalhe cada teste individual. Receba notificação instantânea sobre definições de testes ou IDs de cabos incorretas.
• Acerte da primeira vez. Definir IDs de cabo e configurações de teste a partir de seu PC ou tablet. Em seguida, envie-os aos testadores ou às impressoras Brother no local de trabalho para testes sem erros e rotulagem.
• Mantenha seus testadores atualizados. As normas podem mudar sem aviso prévio e um relatório de teste desatualizado pode significar horas de reteste. LinkWare Live automaticamente garante que os testadores estão executando o mais recente.
• Pare de perder tempo e gasolina conduzindo os testadores de volta ao escritório. O Wi-Fi integrado permite transferir os resultados de testes diretamente do local de trabalho para o LinkWare Live. Então, faça o download automaticamente para o trabalho certo para a geração rápida de relatórios com PC LinkWare.
• Evite atrasos de projeto. Rastreie o local do último uso e monitore o status de todos os testadores, para garantir que sempre estejam calibrados e executando o firmware mais recente*
• Compatível com todos os modelos do Versiv: DSX CableAnalyzer Series, CertiFiber Pro, OptiFiber Pro e FI-7000.

*Consulte os países com suporte.

Comparando os OTDRs OptiFiber Pro e OptiFiber Pro HDR

Novo alcance dinâmico alto e novos comprimentos de onda

O OptiFiber Pro HDR tem um alcance dinâmico de até 42 dB e adiciona novos comprimentos de onda para requisitos de teste em planta externa/FTTx/PON. Três combinações de comprimento de onda estão disponíveis, dependendo dos seus requisitos.

1310/1550 nm
1310/1490/1550 nm
1310/1550/1625 nm

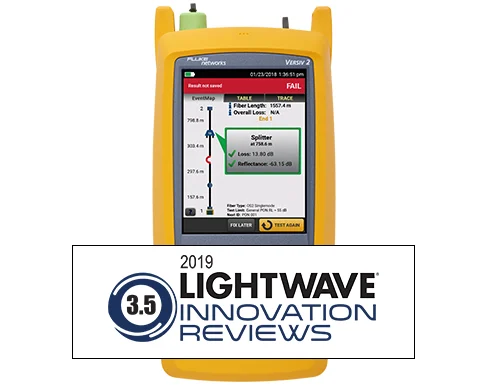

Detecção de divisor

O OptiFiber Pro HDR é otimizado para teste FTTx/PON por divisores (splitters). 1x16 e 1x32 são os mais encontrados atualmente, mas o OptiFiber Pro HDR está preparado para testes futuros em divisores de até nx128. Com sua função Discover (Descoberta), é possível localizar divisores automaticamente e suas proporções. Até 3 divisores em cascata podem ser configurados.

O OptiFiber Pro HDR oferece dois conjuntos de testes PON: PON OTDR Auto e PON OTDR Manual.

• PON OTDR Auto - O testador seleciona automaticamente as configurações que oferecem a melhor visualização dos eventos no cabeamento da OSP (planta externa). O testador usa automaticamente a função DISCOVER (Descoberta) para identificar os dividores. Este modo é o mais fácil de usar e a melhor opção para a maioria das aplicações.
• OTDR PON Manual - Este modo permite selecionar configurações para controlar os parâmetros do traçado. Também é possível inserir as proporções dos divisores que você sabe que fazem parte do link, ou usar a função DISCOVER (Descoberta) para localizar os divisores e identificar as proporções.

Macrobend integrada

Uma dobra em um cabo de fibra, se tiver sido puxado por um canto pontiagudo, por exemplo, permite que a luz escape do núcleo da fibra. Esta Macrobend pode ser um risco para falha mecânica ou óptica. O OptiFiber Pro identifica dobras e sua localização automaticamente, comparando a perda de um evento em múltiplos comprimentos de onda.

Modo Manual Expert

Começando com configurações do modo Auto OTDR, o modo Manual Expert permite que o usuário experimente rapidamente com configurações para descobrir detalhes de interesse.

• Configurações manuais fáceis de usar - simplifique a experimentação por meio da tela de traçado
• Altere o alcance, a largura de pulso, o tempo médio e o comprimento de onda
• Experimente a configuração antes de salvar

Editar eventos

Ao testar ou certificar fibras, você quer que os resultados de teste reflitam os links como instalados. Às vezes, um OTDR pode identificar incorretamente ou não encontrar todos os eventos reais dentro de um link. A função Edit Event (Editar evento) oferece a capacidade de editar, adicionar ou remover eventos, incluindo:

• Alterar um evento para: um conector APC, uma junção ou um evento perdido
• Permite a inserção de uma junção, como um evento 0 dB, em um dado local quando a junção está oculta devido a ruído ou se a perda na junção for menor do que o limite mínimo de detecção.
• Após o evento ser modificado, o status de aprovação/falha do link será atualizado para refletir a modificação
• Os conectores APC podem ser identificados como uma junção em vez de um conector APC, porque não são reflectivos como uma junção. Isso pode gerar problemas já que a perda no orçamento para uma junção é menor do que para um conector APC. A capacidade de editar a junção e alterá-la para um conector APC permite que a perda de orçamento seja calculada corretamente para o link.
• Os eventos editados são marcados nos relatórios para que possam ser facilmente identificados como editados.

Estender uma porção de um link

Ao testar um caminho de fibra (particularmente em aplicações de planta externa), você pode estar interessado apenas em uma pequena seção do cabeamento. Por exemplo, se estiver reparando uma seção curta de um tronco mais longo, a extensão permite definir o início e o fim da sua seção de interesse de modo que o OTDR analise apenas a seção que estiver reparando.

• Oferece a capacidade de realizar análise para aprovação/falha em uma seção de fibra sob teste
• A análise de aprovação/falha é gerada apenas para eventos localizados na distância da extensão
• Os eventos fora da faixa de extensão são avaliados apenas para fins de informação

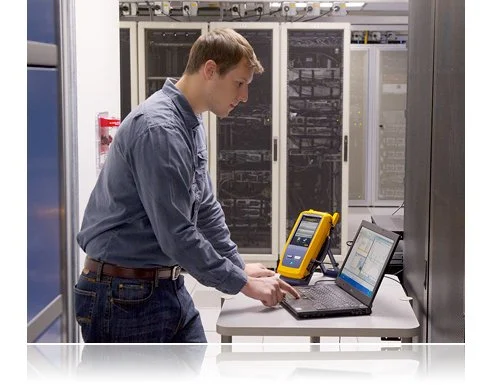

LinkWare PC

Software de gerenciamento LinkWare™ PC

Potencializando a aplicação de software de gerenciamento de teste de cabo LinkWare popular e de vários recursos, os usuários do OptiFiber Pro podem acessar facilmente a gerência de projeto sem dificuldade, geração de relatórios e capacidades de atualização de software para gerenciar resultados de teste consolidado e de fluxo de trabalho.

Resultados empilháveis e processo em lote de traçados via LinkWare PC

O LinkWare PC permite o processamento em lote de traçados para que possa fazer edições de modo rápido e fácil em vários traçados simultaneamente. A sobreposição de traçados permite identificar visualmente diferenças entre fibras idênticas, como filamentos em um tronco. O LinkWare PC faz isso permitindo que múltiplos traçados sejam sobrepostos e empilhados com separação, para que as diferenças no gráfico possam ser identificadas com facilidade.

Certificação exclusiva com flexibilidade e eficiência

Um importante aspecto para maximizar um valor de OTDR é planejar adequadamente seu uso diário. Com o sistema de gerenciamento ProjX, o OptiFiber Pro permite que um gerente de projetos defina o papel de cada usuário, configurações e as tarefas associadas a serem realizadas - transformando o OTDR em uma ferramenta de teste de fibra completa com todos os recursos em um, com planejamento, inspeção, certificação e elaboração de relatórios.

Vantagens:

• O poderoso sistema de gerenciamento ProjX facilita o compartilhamento do OTDR com uma clara atribuição de trabalho para cada operador
• Monitoramento fácil do progresso do trabalho com resultados de aprovação/falha ou resultados apenas em documentos
• Localizador visual interno da falha (VFL) para facilitar pesquisar defeitos
• Geração de relatórios na tela e carregamento para aplicação LinkWare™
• Wi-Fi integrado lhe permite carregar rapidamente os resultados para o LinkWare™ Live
