VISÃO GERAL

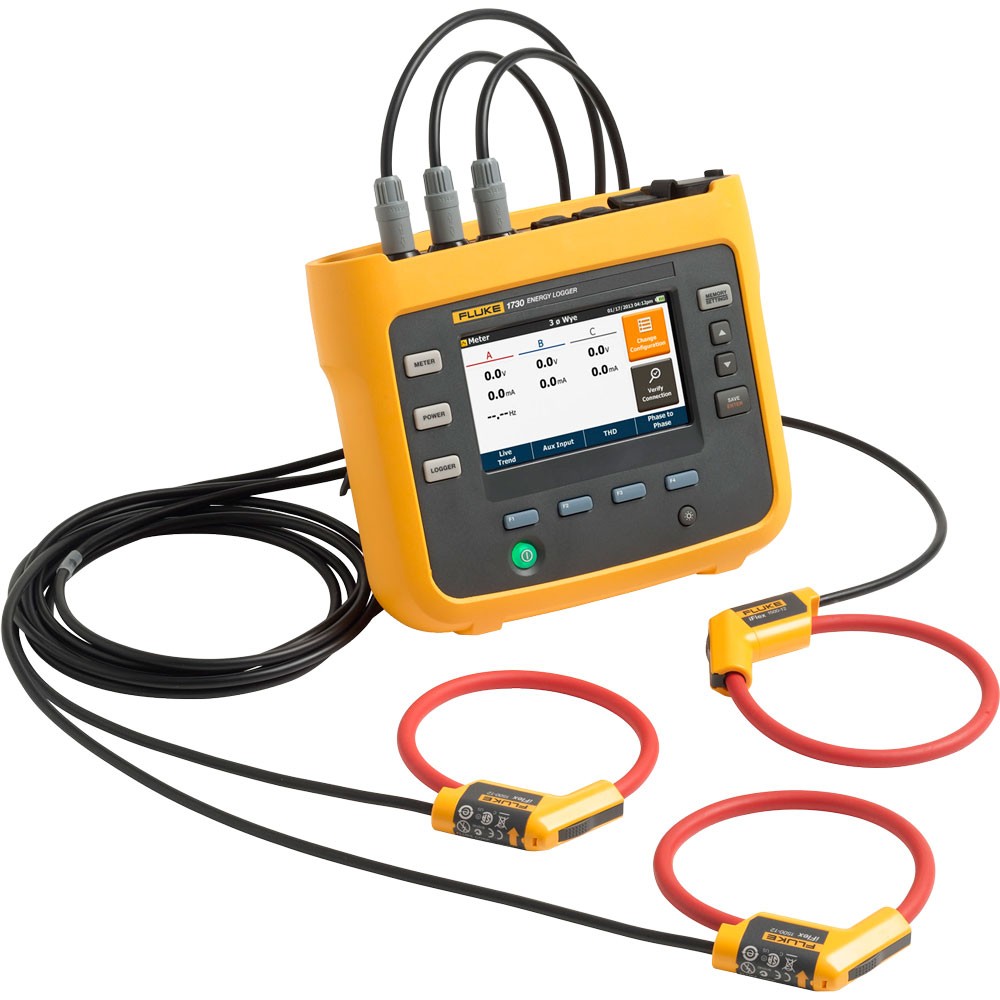

Os novos Registradores de energia elétrica trifásica Fluke 1732 e 1734 apresentam uma nova simplicidade na descoberta de pontos de desperdício de energia elétrica. Descubra quando e onde a energia é consumida nas suas instalações, desde a entrada de serviço até os circuitos individuais. Acesse e compartilhe os dados remotamente com sua equipe por meio do aplicativo Fluke Connect® para que você possa manter distâncias de trabalho mais seguras e tomar decisões críticas em tempo real, reduzindo a necessidade de equipamento protetor, visitas ao canteiro de obras e verificações.

A determinação de perfis de consumo energético em suas instalações ajuda a identificar oportunidades de economia de energia e oferece os dados necessários para a tomada de ações. O novo pacote de software Energy Analyze permite comparar vários pontos de dados ao longo do tempo para estabelecer uma imagem completa do consumo energético, que é a primeira etapa para reduzir o custo da sua conta de energia elétrica.

ALGUMAS CARACTERÍSTICAS

• Meça todas as três fases: Com as 3 sondas de corrente flexíveis incluídas.


• Registro abrangente: Mais de 20 sessões de registro individuais podem ser armazenadas nos instrumentos. Na verdade, todos os valores medidos são registrados automaticamente para que você nunca perca as tendências da medição. Eles podem até ser revistos durante as sessões de registro e antes de baixar os dados para análise em tempo real.


• Interface do usuário otimizada: A configuração rápida, orientada e gráfica permite capturar sempre os dados corretos, e a função de verificação inteligente indica quando as conexões estão corretas, reduzindo a incerteza do usuário.


• Tela brilhante e sensível ao toque: Execute análises e verificações de dados convenientes em campo com exibição totalmente gráfica.


• Interface do usuário otimizada: Capture sempre os dados corretos com configuração rápida, guiada e gráfica, e reduza a incerteza sobre suas conexões com a função de verificação inteligente.


• Complete a configuração “em campo” pelo painel frontal ou pelo aplicativo Fluke Connect: Sem necessidade de voltar para a oficina para fazer download e configurar ou de levar o computador ao painel elétrico.


• Registro totalmente integrado: Conecte outros dispositivos Fluke Connect ao Fluke 1734 para registrar simultaneamente até dois outros parâmetros de medição, praticamente qualquer parâmetro disponível em um multímetro digital ou módulo Fluke Connect.


• Software aplicativo Energy Analyze Plus: Faça o download e analise cada deta



APLICAÇÕES

Estudos de carga: Descubra quanta energia é consumida por equipamentos individuais operando nas capacidades mínima e máxima. Verifique a capacidade dos circuitos antes de submetê-los a cargas adicionais (há diversos padrões para este processo; nos EUA, o padrão NEC 220-87 é o recomendado). Estudos de carga também podem identificar situações em que você pode exceder a carga permitida no circuito ou quando um pico de consumo contratado com a concessionária é atingido. Para sua conveniência, alguns estudos de carga simplesmente medem a corrente, o que facilita e agiliza a instalação do equipamento de medição. Recomendamos frequentemente que as inspeções de carga sejam executadas por 30 dias para que todas as condições típicas de carga sejam encontradas durante o teste.

Levantamento do consumo de energia: antes e depois das melhorias; permite justificar o uso de dispositivos que conservam energia



Inspeções de energia: Os usuários frequentemente perguntam qual o melhor local para as medições em uma inspeção de energia. A resposta é: em vários pontos das instalações. Comece na alimentação principal de serviço; compare a potência e energia medidas aqui com as leituras do medidor da concessionária para garantir que você está recebendo as cargas corretas. Em seguida, verifique as cargas maiores na rede interna. Elas devem ser facilmente identificadas pela especificação de corrente dos painéis elétricos da rede interna. A medição em vários pontos permitirá obter a visão completa do consumo energético em todas as instalações. Outra questão comum dos usuários é qual a duração ideal de uma inspeção de energia. Isso depende das instalações, mas recomendamos que você meça um período que corresponda a um período normal de atividade das instalações. Se as instalações operam em uma semana de cinco dias com descanso no fim de semana, uma inspeção de sete dias provavelmente capturará todas as condições normais. Se as instalações operarem em nível constante por 24 horas por dia e 365 dias por ano, um único dia pode ser razoavelmente representativo, desde que você evite os períodos de manutenção planejada.

Para capturar a visão completa do consumo energético das instalações, nem sempre é necessário fazer medições simultâneas em cada ponto de consumo das instalações. Para obter uma visão abrangente, é possível fazer medições pontuais e compará-las em uma escala de tempo variável. Por exemplo, você pode comparar os resultados da entrada de serviço de uma terça-feira normal das 6h às 12h com os resultados de uma carga maior nas instalações. Normalmente, existirá uma correlação entre esses perfis.


Registro de medições analógicas relacionadas: Ao realizar estudos de energia, é útil registrar medições analógicas relacionadas, como temperatura, tensão, corrente ou pressão. Estas variáveis proporcionam uma visão geral melhor das condições operacionais e permitem correlacionar os dados de desempenho do recurso e os dados de consumo de energia. Isso oferece mais informações sobre os dados que você precisa para fazer ajustes de desempenho em economia de custos. Com o Fluke 1734, até dois módulos sem fio Fluke Connect podem ser usados para capturar essas medições e os valores serão registrados automaticamente junto com as leituras de potência e energia.



Registro de potência e energia: Quando um equipamento é operado, consome instantaneamente uma quantidade específica de potência em watts (W) ou kilowatts (kW). Essa potência é acumulada durante o tempo de operação e é expressa em energia consumida em kilowatts-hora (kWh). A energia é o que a concessionária de energia elétrica cobra. Existe uma cobrança padrão da concessionária por kilowatt-hora. As concessionárias podem ter outras cobranças adicionais, como pico de consumo, que é a demanda máxima de potência em um período definido, normalmente 15 ou 30 minutos.

O fator de potência também pode ser cobrado com base os efeitos das cargas indutivas ou capacitivas das instalações. A otimização dos picos de consumo e do fator de potência normalmente resulta na redução das contas mensais de eletricidade. Os Registradores de energia elétrica trifásica Fluke 1732 e 1734 são capazes de medir e caracterizar esses efeitos, permitindo analisar os resultados e economizar dinheiro.


Estudos de carga simplificados: Para as situações em que é difícil ou impraticável efetuar uma conexão de tensão, o recurso de estudo de carga simplificado permite que os usuários executem um estudo de carga simples medindo apenas a corrente. O usuário pode inserir a tensão nominal esperada para criar um estudo de potência simulado. Para estudos precisos de potência e energia, é necessário monitorar tensão e corrente, mas esse método simplificado pode ser útil em algumas situações.

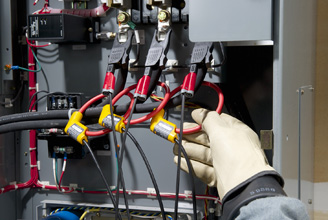

Fáceis de usar As três sondas de corrente são conectadas separadamente; o instrumento detecta e ajusta as sondas automaticamente. As sondas de corrente finas são projetadas para acessar com facilidade o espaço apertado dos condutores e são facilmente ajustadas em 150 A ou 1.500 A para alta precisão em praticamente todas as aplicações. Uma inovadora sonda de tensão que não se enrosca torna a conexão simples e confiável e o recurso inteligente de “Verificação de conexão” do instrumento verifica automaticamente se o instrumento está conectado corretamente e pode corrigir digitalmente problemas comuns de conexão sem a necessidade de desconectar as sondas de medição. O fonte de alimentação destacável pode ser conveniente e seguramente alimentada direto do circuito medido — chega de procurar por tomadas ou de usar diversas extensões elétricas até o local de registro.
