TESTADOR DE CABO E REDE LINKIQ

  • Fabricante:
  • Cód. GP Cabling: 96981
  • NCM: 90304090
  • Part. Number: LIQ-100

Saiba mais sobre o produto:

Destaques do produto Testador de Cabo + Rede LinkIQ

Teste de cabo em que você confia. Teste de rede de que você precisa. LinkIQ.

  • Medir a capacidade da rede até 10 Gig através de medições baseadas em frequência;
  • Solucionar problemas de redes ativas fornecendo informações do switch conectado (nome do switch, número da porta e informações de VLAN);
  • Instalar e solucionar problemas de dispositivos PoE através de negociação de switch e teste de carga PoE;
  • Teste de mapa de fiação gráfico e comprimento para identificar falhas comuns que ocorrem com a instalação do cabeamento;
  • Documentar o trabalho através do relatório LinkWare™ PC;



Visão geral do Testador de Cabo + Rede LinkIQ

O Testador de Cabo + Rede LinkIQ™ FLUKE é projetado para fornecer teste de cabo confiável, juntamente com testes de rede que os profissionais precisam para fazer o seu trabalho. O LinkIQ™ valida o desempenho do cabo (até 10 Gig) usando medições baseadas em frequência e fornece informações de distância até a falha juntamente com um mapa de fiação do cabo em teste. O LinkIQ™ também realiza diagnósticos de switch mais próximos para identificar problemas-chave de rede e validar a configuração do switch, eliminando a necessidade de usar outro dispositivo. Recursos adicionais incluem tonificação analógica e digital, piscagem de porta, autenticação 802.1x, localizadores de escritório remoto e a capacidade de gerenciar resultados via LinkWare™ PC.

Testador de Cabo + Rede LinkIQ modelo LIQ-100

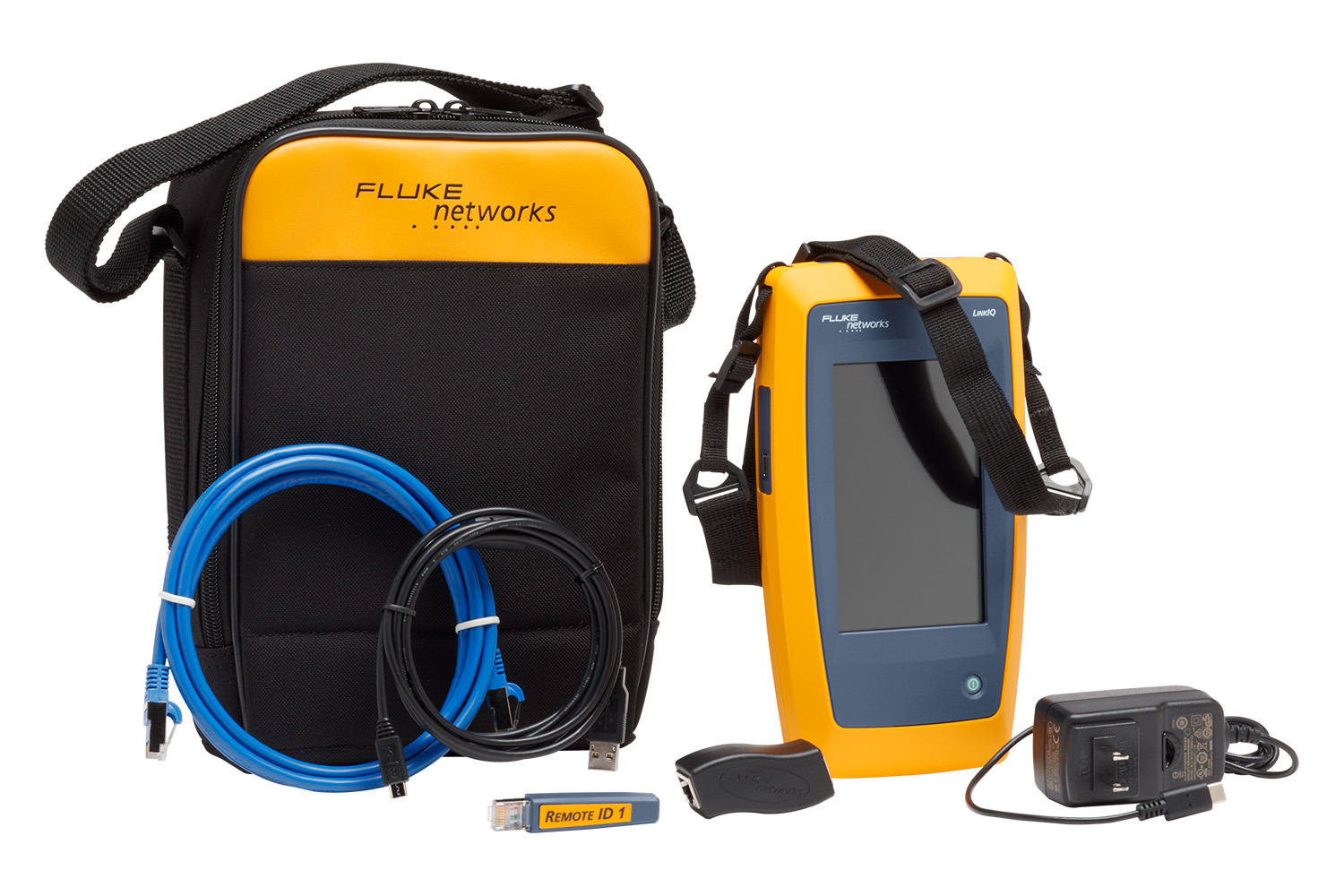

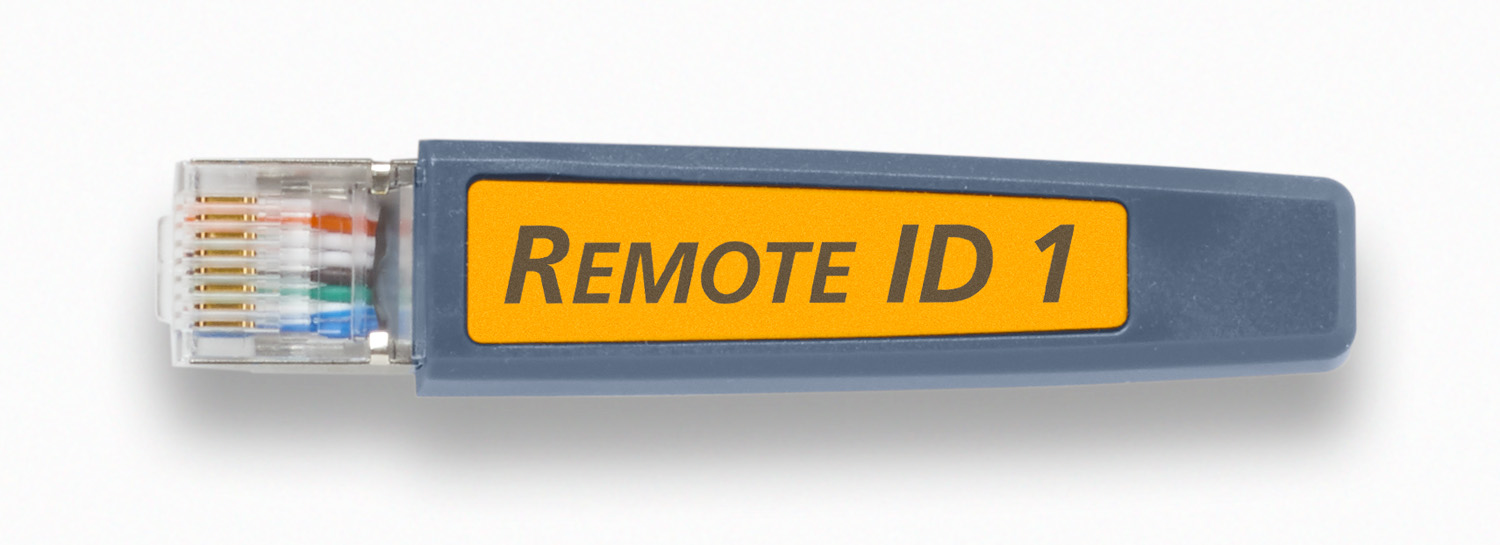

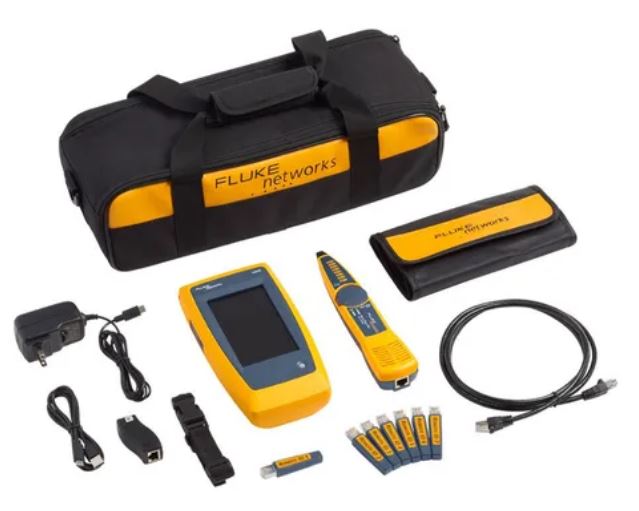

O testador LinkIQ Cable+Network inclui LinkIQ com ID remoto n° 1, cabo de conexão RJ45-RJ45, carregador CA, acoplador universal RJ45/11 e estojo de transporte.

Recursos

Teste o cabo em que você confia.

O LinkIQ é capaz de medir comprimentos de até 1000 pés (305 m) e fornece a distância até falhas como aberturas, curtos e cabo não terminado. O uso do ID remoto permite um mapa de fiação completo dos pares de cabos, o que ajuda a identificar pares com fiação incorreta e pares divididos. O recurso de teste de cabo primário do LinkIQ é o teste de desempenho do cabo, que qualifica a largura de banda do cabeamento de 10BASE-T para 10BASE-T (10 Mb/s até 10 Gb/s). Ele executa esses testes por meio de medições baseadas em frequência. O uso de medições baseadas em padrões IEEE garante que os links testados atendam aos requisitos de desempenho, em oposição aos testadores de transmissão, que provam apenas que os dispositivos de teste específicos podem se comunicar pelo link.



Testador de Cabo + Rede LinkIQ FLUKE distribuidor GP CABLING. Compre online em www.gpcabling.com.br





O teste de cabo sem conexão remota mostra o comprimento e o emparelhamento de cada fio.



Testador de Cabo + Rede LinkIQ FLUKE distribuidor GP CABLING. Compre online em www.gpcabling.com.br

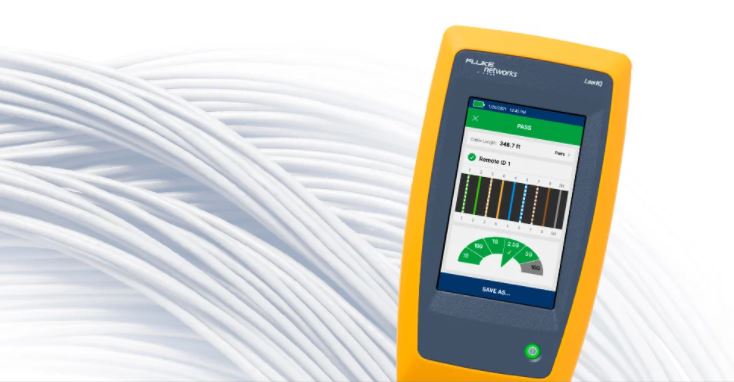

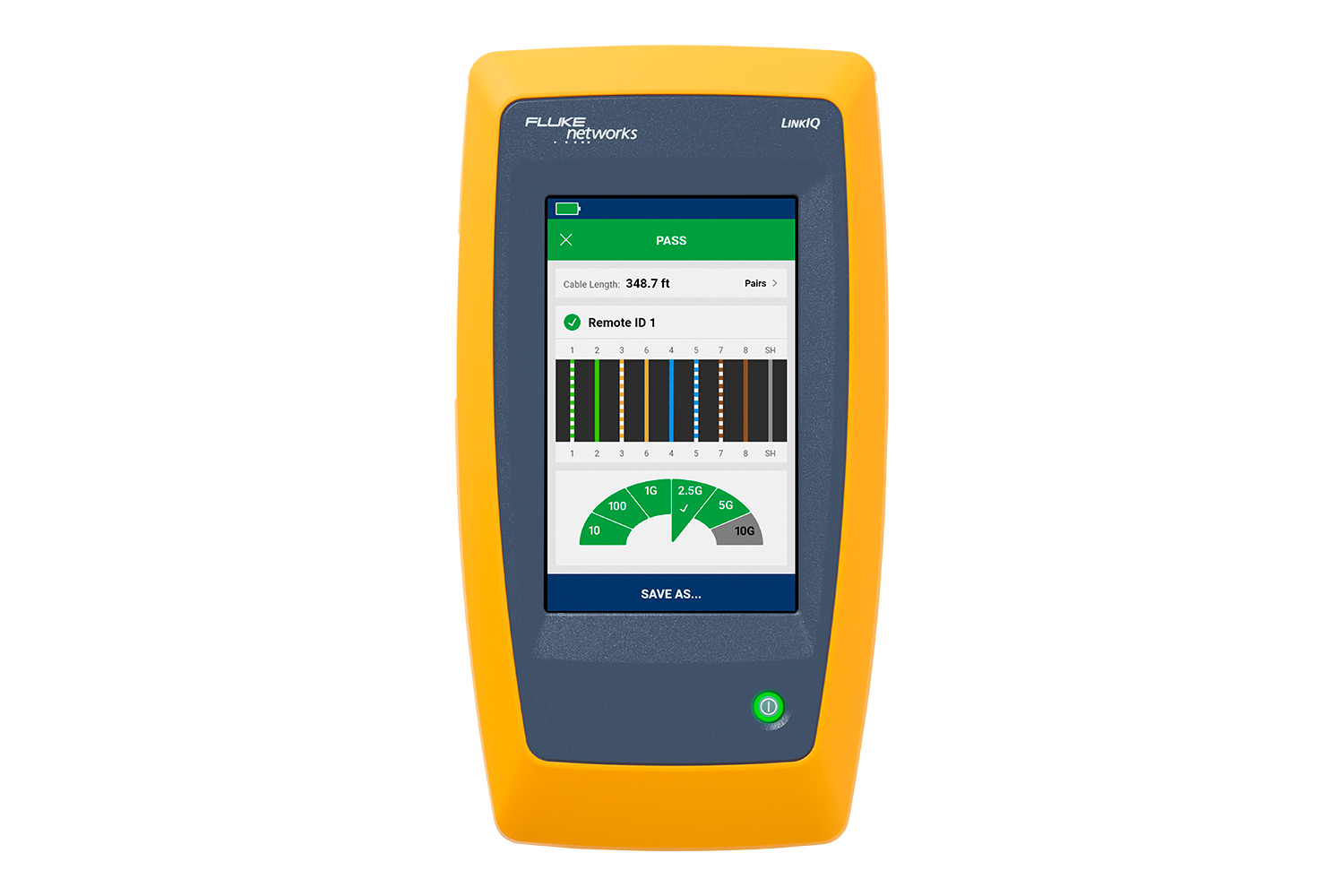

O teste de cabo com conexão remota mostra o número ID remoto 5, o comprimento e o emparelhamento do cabo até 10 Gbps.

Testador de Cabo + Rede LinkIQ FLUKE distribuidor GP CABLING. Compre online em www.gpcabling.com.br

O teste de cabo com conexão remota mostra o número de ID remoto 1, o comprimento e o emparelhamento de cada fio e o desempenho do cabo de até 2,5 Gb/s, mas falhou no teste devido a um limite de desempenho definido pelo usuário de 10 Gb/s. ​

Teste de rede que você precisa.

Junto com os recursos robustos de teste de cabo, o LinkIQ também fornece informações detalhadas sobre o switch conectado mais próximo. O LinkIQ negocia com o switch para identificar a taxa de dados anunciada (até 10GBASE-T), identificação half/full duplex, o nome do switch, o número da porta e informações de VLAN.

Junto com os recursos robustos de teste de cabo, o LinkIQ também fornece informações detalhadas sobre o switch conectado mais próximo. O LinkIQ negocia com o switch para identificar a taxa de dados anunciada (até 10GBASE-T), identificação half/full duplex, o nome do switch, o número da porta e informações de VLAN.

O teste da porta do switch mostra o número da porta, o nome do switch e a VLAN da porta, juntamente com a velocidade anunciada e as configurações duplex.  A rolagem para baixo mostra as configurações de Power over Ethernet.

Teste de PoE em profundidade.

Embora o Power over Ethernet simplifique a instalação de dispositivos como câmeras de segurança e pontos de acesso, uma pesquisa recente da Ethernet Alliance com mais de 800 instaladores e usuários finais descobriu que quatro entre cinco consultados tiveram dificuldades na integração de sistemas PoE. Parte disso pode ser devido ao fato de que o IEEE oferece três padrões de PoE, e o termo "PoE" não é registrado, existindo também uma variedade de implementações que não estão em conformidade com o padrão

Para simplificar a instalação e solução de problemas de PoE, o LinkIQ exibe os pares em que a energia é fornecida, incluindo os diferentes níveis de alimentação e os pares para implementações de assinatura dual. Além disso, o LinkIQ realmente colocará uma carga na conexão para garantir que a potência anunciada esteja realmente sendo fornecida pelo switch através da infraestrutura de cabeamento.

Testador de Cabo + Rede LinkIQ FLUKE distribuidor GP CABLING. Compre online em www.gpcabling.com.br

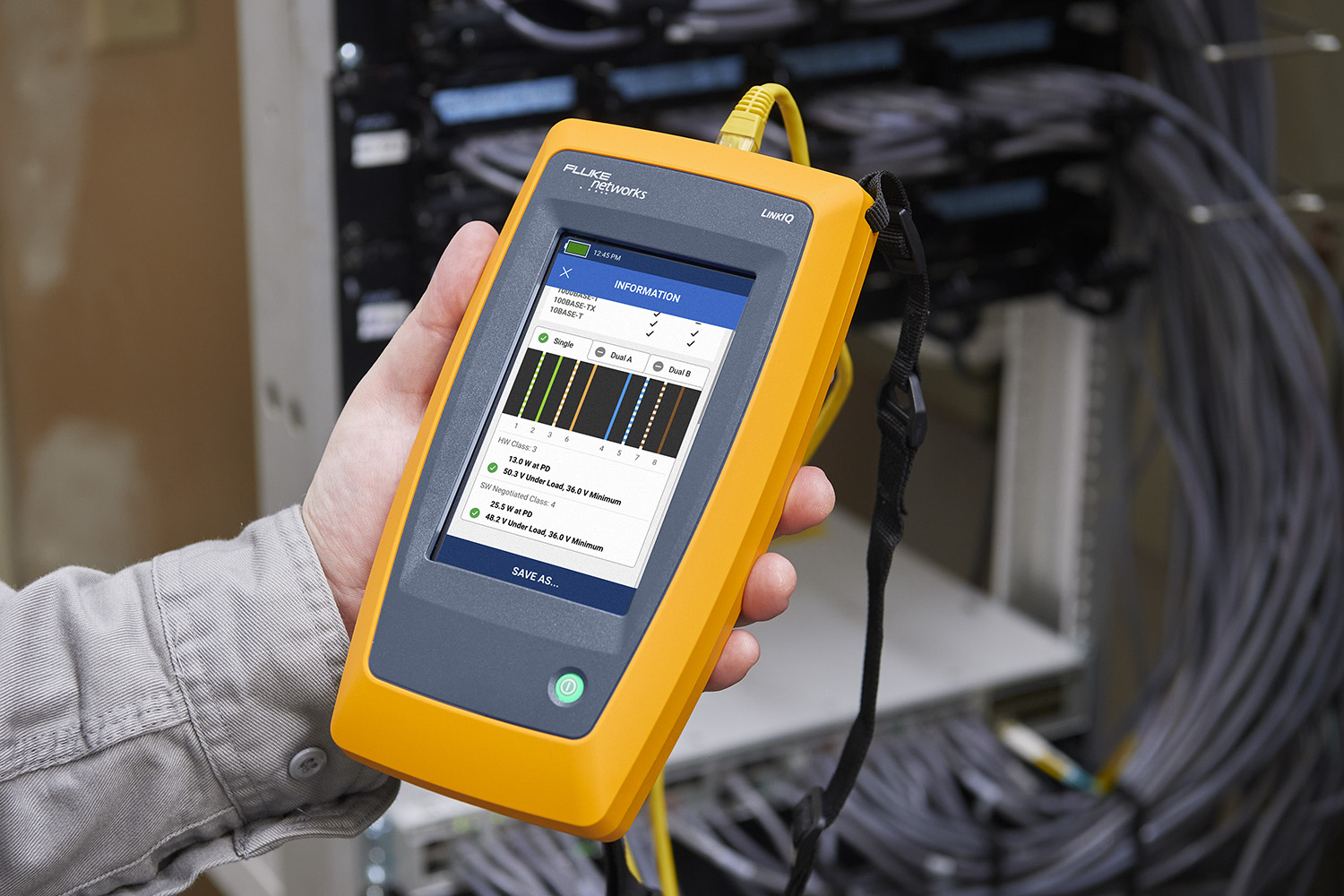

As configurações de Power over Ethernet da porta do switch mostram os pares usados, a potência e a classe disponíveis e os resultados do teste PoE sob carga.

Documentação do LinkWareTM

O LinkIQ fornece capacidades completas de documentação para os testes que executa. Até 1.000 resultados podem ser armazenados no testador com nomes descritivos e recuperados. Os nomes e números dos testes são incrementados automaticamente à medida em que são salvos ("Anexo B-1", "Anexo B-2", "Anexo B-3", etc.), economizando muito tempo ao testar cabos em sequência.

Dados de relatório podem ser exportados para um PC para os propósitos de documentação. O LinkIQ usa o LinkWare™ PC, software de geração de relatórios da Fluke Networks que suporta uma variedade de testadores de até 20 anos atrás e é a solução de geração de relatórios reais da indústria, com dezenas de milhares de usuários ativos. O LinkWare pode ser usado para armazenar os resultados e gerar relatórios em PDF.

LinkIQ

Interface e projeto modernos.

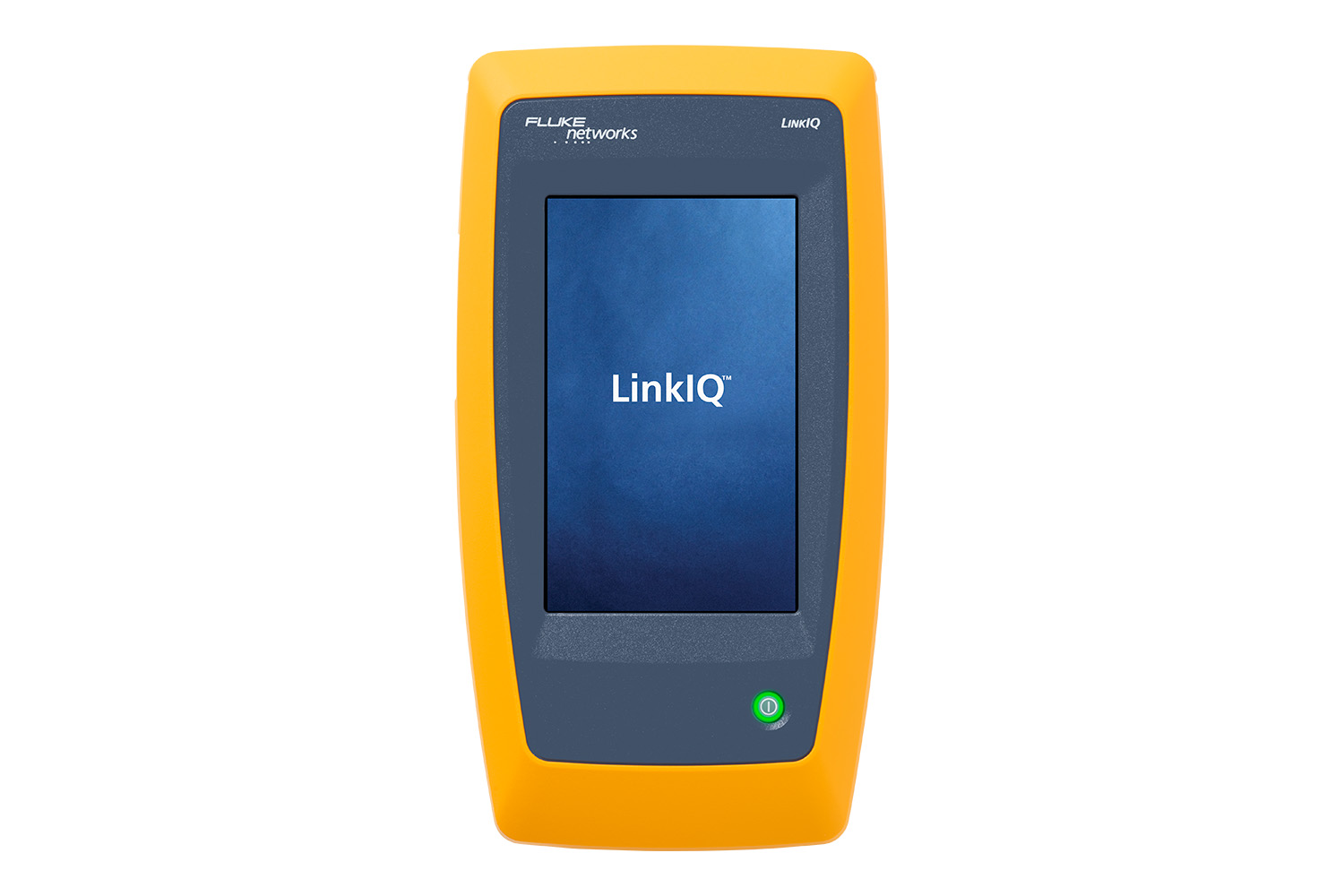

Como o smartphone atual, o LinkIQ é baseado em uma tela tátil, baseada em gestos que ocupa praticamente toda a face do instrumento.  Isso faz com que seja fácil exibir uma grande quantidade de informações e fornecer controles simples e claros, como controles deslizantes e um teclado completo. Embora o LinkIQ possa executar uma variedade de testes, a interface de usuário é simplificada, e existe apenas uma função TEST.

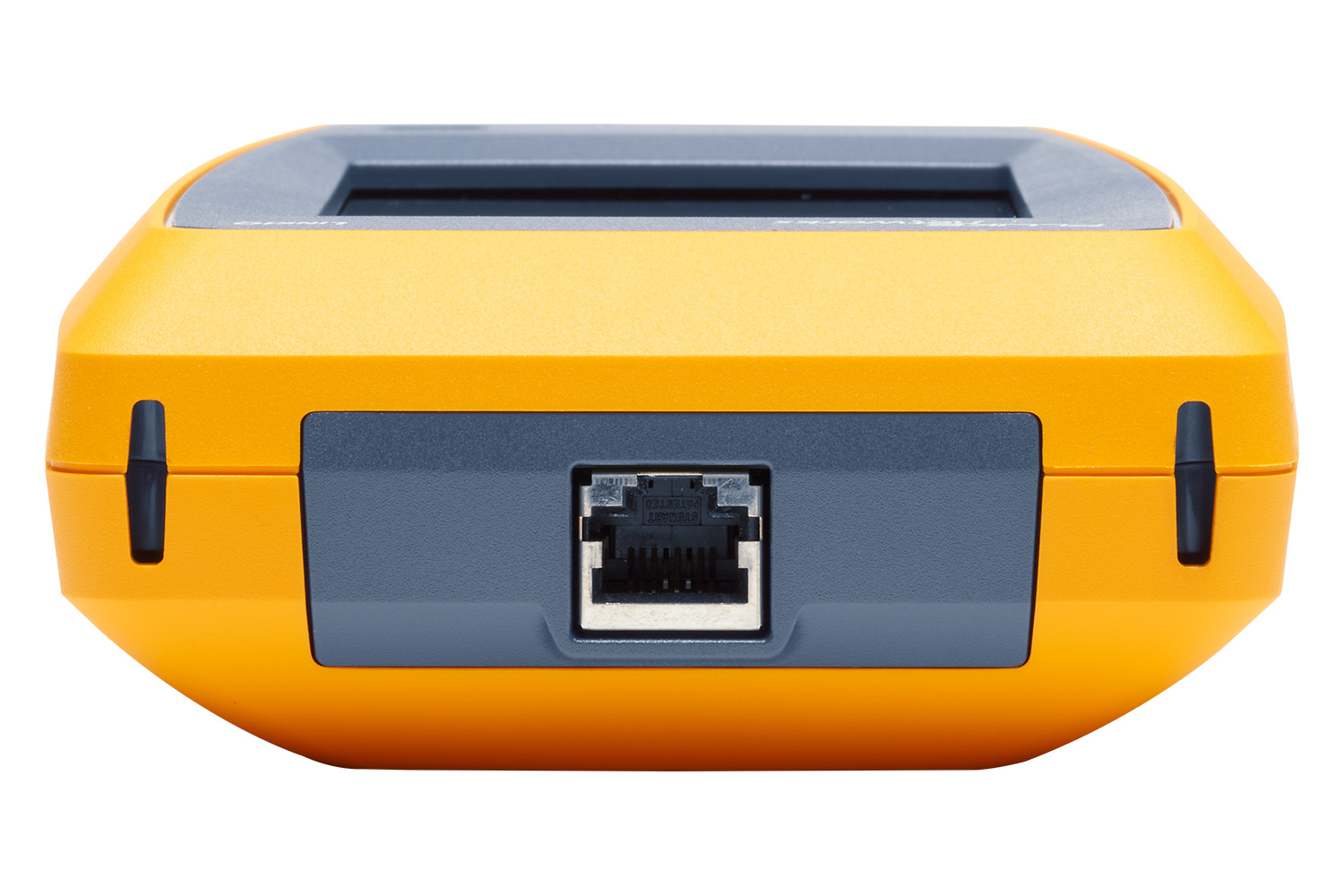

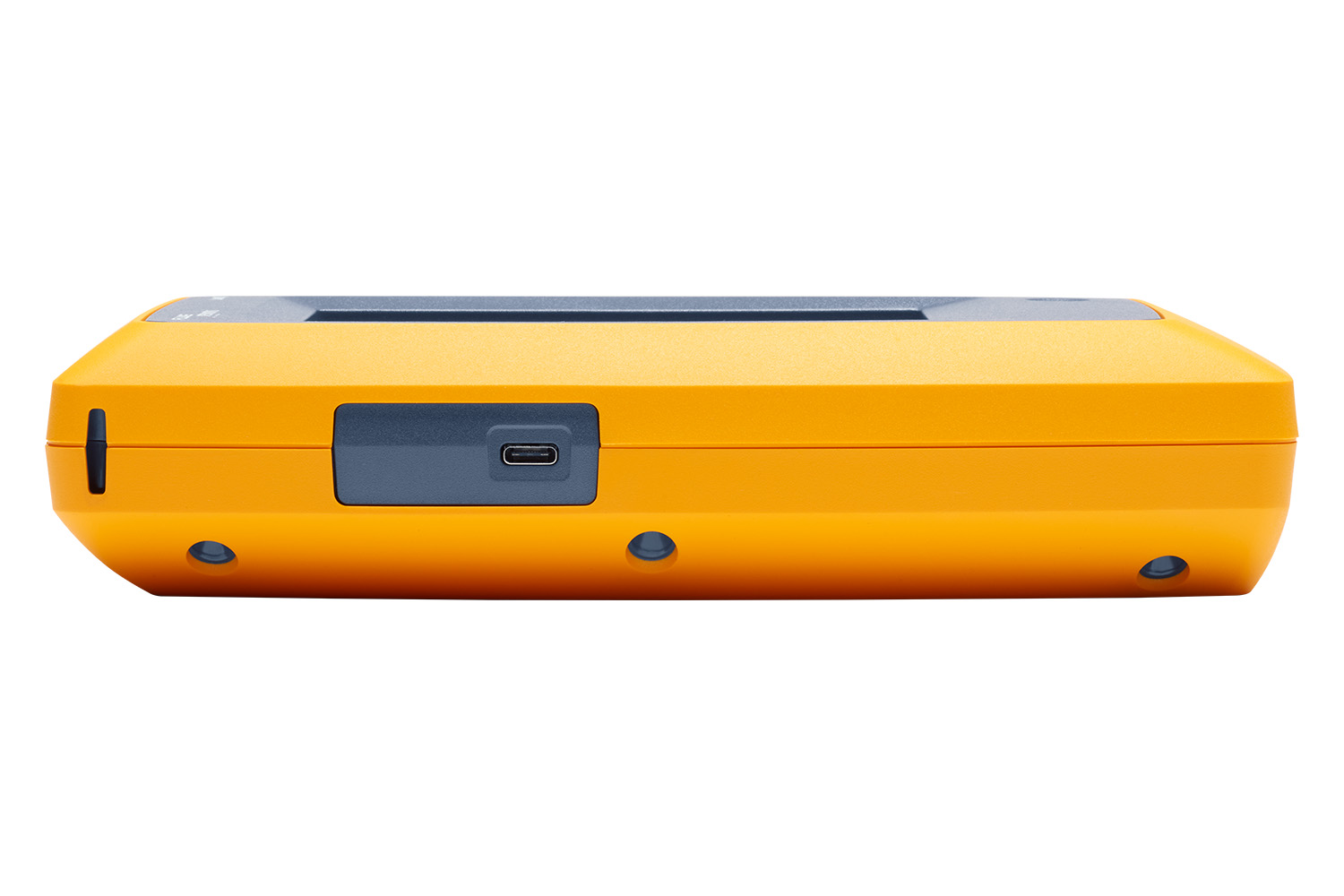

Os resultados exibidos são determinados apenas pelo que está conectado ao único conector "RJ-45" da unidade. Uma única porta USB-C fornece conectividade para um computador para atualizações futuras de software, geração de relatórios e carregamento da unidade. Como outros produtos da Fluke Networks, o LinkIQ é projetado e testado em nosso laboratório ambiental para garantir a sua resistência, incluindo testes de vibração, temperatura, umidade, descarga eletrostática e queda.

Recursos adicionais.

• Gera tons analógicos ou digitais compatíveis com a sonda IntelliTone™ ou Pro3000™, para auxiliar na localização de cabos em uma parede ou sala de telecomunicações
• Luz piscante de porta no switch para ajudar a identificar a porta do switch conectada
• Compatível com identificadores remotos de PoE MicroScanner™ para identificação de tomadas Ethernet
• Tela sensível ao toque baseada em gestos
• Bateria recarregável de íon de lítio
• Atualizações fáceis de recursos e testes de rede via USB-C via LinkWare™ PC
• Carregamento via porta USB-C padrã
