CABO UTP CM 4P X 24 AWG CAT.6 CINZA

  • Fabricante:
  • Cód. GP Cabling: 16916
  • NCM: 85444900
  • Part. Number: 5-1427071-4

Saiba mais sobre o produto:

 Especificações

Classificação do produto

  • Portfólio: NETCONNECT®​;
  • Tipo de produto: Cabo de par trançado.

Especificações gerais

  • Número do produto: CS30CM;
  • Categoria ANSI/TIA: 6;
  • Tipo de componente do cabo: Horizontal;
  • Tipo de cabo U/UTP (não blindado);
  • Tipo de condutor, singles: Sólido;
  • Condutores, quantidade: 8;
  • Cor da jaqueta: Cinza;
  • Pares, quantidade: 4;
  • Padrões de Transmissão: ABNT/NBR 14703 | ANSI/TIA-568.2-D | Anatel | CENELEC EN 50288-6-1 | ISO/IEC 11801 Classe E.

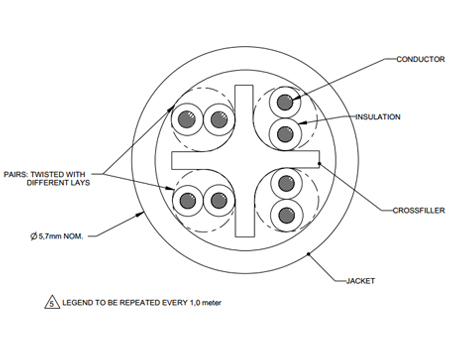

Dimensões

  • Comprimento do cabo: 304,8 m | 1000 pés;
  • Diâmetro sobre condutor isolado: 0,978 mm | 0,0385 pol.;
  • Diâmetro sobre a jaqueta, nominal: 5,588 mm | 0,22 pol.;
  • Medidor de condutor, simples: 24 AWG.

Especificações elétricas

  • Impedância Característica: 100 ohm;
  • Desequilíbrio de Resistência DC, máximo 5%;
  • Resistência dc, máxima 9,38 ohms/100 m | 2,859 ohms/100 pés;
  • Desvio de atraso, máximo: 45 ns;
  • Rigidez dielétrica, mínima: 1500 Vca | 2500 Vcc;
  • Capacitância mútua na frequência: 5,6 nF/100 m a 1 kHz;
  • Velocidade Nominal de Propagação (NVP): 67%;
  • Frequência de operação, máxima: 250 MHz;
  • Tensão de operação, máxima: 80 V;
  • Atraso de propagação, máximo: 536 ns/100 m a 250 MHz;
  • Alimentação remota: Em total conformidade com as recomendações estabelecidas pelo IEEE 802.3bt (Tipo 4) para o fornecimento seguro de energia por cabo LAN quando instalado de acordo com ISO/IEC 14763-2, CENELEC EN 50174-1, CENELEC EN 50174-2 ou TIA TSB-184-A.

Especificações do material

  • Material condutor: Cobre nu;
  • Material de isolamento: oliolefina;
  • Material da jaqueta: PVC.

Especificações mecânicas

  • Nota sobre raio de curvatura mínimo: 4 vezes o diâmetro externo do cabo.

Especificações ambientais

  • Temperatura de instalação: 0 °C a +60 °C (-32 °F a +140 °F);
  • Temperatura de operação: -20 °C a +60 °C (-4 °F a +140 °F);
  • Temperatura de armazenamento: -20 °C a +80 °C (-4 °F a +176 °F);
  • Espaço Ambiental: Não-pleno;
  • Método de teste de chama: ABNT/NBR 14705 | CM.

Embalagem e Pesos

  • Peso do cabo: 33,335 kg/km | 22,4 lb/kft;
  • Tipo de embalagem: Carretel na caixa.
