CABO UTP CMX 4P X 24 AWG CAT.5E AZUL

Descrição do Produto
Cabo constituído por condutores de cobre maciço com isolação em termoplástico, torcidos em pares e núcleo protegido por um revestimento externo de material não propagante a chama.

Aplicações e uso
Este cabo foi desenvolvido para instalação interna horizontal, GIGABIT ETHERNET, 100 BASE TX / T4, ATM 155, outros
padrões compatíveis com ao Cabo CAT 5E e Sistemas de CFTV, RoHS. Os cabos CMX são indicados para aplicação em tubulações metálicas onde não exista concentração de cabos nem fluxo de ar forçado, e onde a região exposta não seja superior a 3m de comprimento, devendo sua maior dimensão transversal ser menor que 6,4mm.

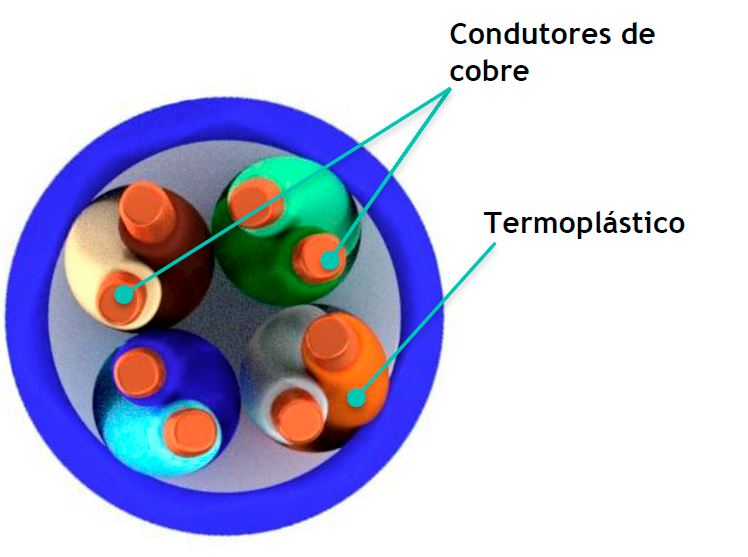

Construção:
• Conjunto constituído por condutores de cobre maciço de alta pureza diâmetro 24AWG
• Os condutores de cobre são isolados individualmente por material termoplástico com características elétricas especiais e cores distintas para sua identificação
• Os condutores isolados são torcidos em pares com passos de binagem calculados para o correto desacoplamento e melhoria da transmissão, sendo reunidos formando o núcleo do cabo
• Revestimento externo em material não propagante a chama, com aditivos adequados, classificação frente a chama tipo CMX, em conformidade com a diretiva RoHS, em cores distintas

Capacidade:
Os cabos possuem 4 pares

Categoria de transmissão:
Os cabos UTP Cat 5e possuem características de transmissão verificadas até 100MHz

Normas, Especificações e Performance
• ANSI TIA/EIA-568-B.2
• ANATEL Requisitos técnicos Categoria I - Cabo sem blindagem categoria 5e – condutor sólido para uso interno par trançado de 100 ohms
• ABNT NBR 14703, ABNT NBR 14705

Gravação Externa
Sobre o revestimento externo do cabo Cat 5e são gravados em intervalos regulares de 1 metro:
ANATEL 02212-07-03221 MPT CABO U/UTP CMX CAT.5E 24AWG X 4P LOTE N / 20AA Seqüencial Métrica

Onde:
U/UTP = Não blindado
CMX = Classificação de retardancia a chama CAT 5E = Categoria de transmissão até 100MHz 24AWG = Diâmetro nominal do condutor
4P = Quantidade de pares
LOTE N = Número do lote de fabricação 20AA = Ano de fabricação
02212-07-03221 = Código ANATEL

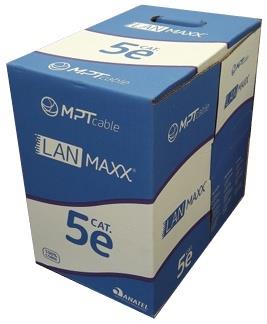

Acondicionamento e Fornecimento
Cada lance do cabo é fornecido acondicionado em uma caixa devidamente identificada e protegida.
Comprimento nominal de 305m.
