CABO OPTICO LSZH SM 09.0/125 TERA INTERNO / EXTERNO 6F

  • Fabricante:
  • Cód. GP Cabling: 30515
  • NCM: 85447010
  • Part. Number: BR760009753

Cotação por Metro

Sob Consulta
Documentos

30515.pdf

Saiba mais sobre o produto:

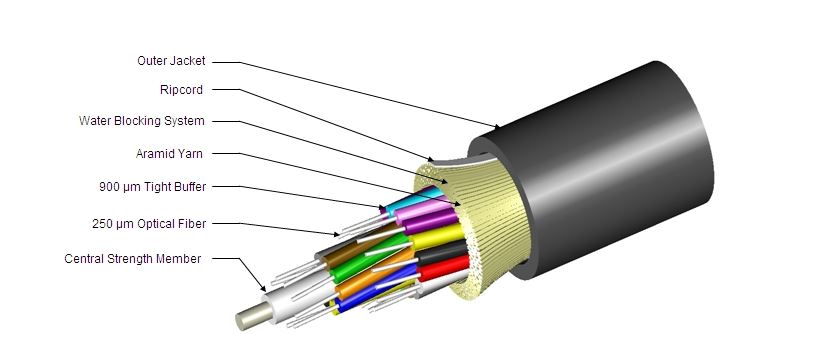

General Specifications
Construction Type Non-armored
Cable Type Distribution

Construction Materials
Total Fiber Count 6
Fiber Type G.652.D and G.657.A1 , TeraSPEED®
Fiber Type Solution G.652.D and G.657.A1 , TeraSPEED®
Fiber Type, quantity 6
Jacket Color Black
Jacket UV Resistance UV stabilized

Physical Specifications
Minimum Bend Radius, loaded 8.3 cm | 3.3 in
Minimum Bend Radius, unloaded 5.5 cm | 2.2 in
Tensile Load, long term, maximum 90 lbf | 400 N
Tensile Load, short term, maximum 300 lbf | 1335 N
Vertical Rise, maximum 500.0 m | 1640.4 ft

Flame Test Specifications
Flame Test Listing NEC OFNR-LS (ETL) and c(ETL)
Flame Test Method IEC 60332-3 | IEC 60754-2 | IEC 61034-2 | IEEE 383 | UL 1666 | UL 1685

Environmental Specifications
Environmental Space Low Smoke Zero Halogen (LSZH) | Riser
Installation Temperature -30 °C to +60 °C (-22 °F to +140 °F)
Operating Temperature -40 °C to +70 °C (-40 °F to +158 °F)
Storage Temperature -40 °C to +75 °C (-40 °F to +167 °F)

Mechanical Test Specifications
Compression 126 lb/in | 22 N/mm
Compression Test Method FOTP-41 | IEC 60794-1 E3
Flex 100 cycles
Flex Test Method FOTP-104 | IEC 60794-1 E6
Impact 4.34 ft lb | 5.88 N-m
Impact Test Method FOTP-25 | IEC 60794-1 E4
Strain See long and short term tensile loads
Strain Test Method FOTP-33 | IEC 60794-1 E1
Twist 10 cycles
Twist Test Method FOTP-85 | IEC 60794-1 E7
Water Penentration 24 h
Water Penentration Test Method FOTP-82 | IEC 60794-1 F5

Environmental Test Specifications
Cable Freeze Test Method IEC 60794-1 F15
Heat Age -40 °C to +85 °C (-40 °F to +185 °F)
Heat Age Test Method IEC 60794-1 F9
Low High Bend -40 °C to +70 °C (-40 °F to +158 °F)
Low High Bend Test Method FOTP-37 | IEC 60794-1 E11
Temperature Cycle -40 °C to +70 °C (-40 °F to +158 °F)
Temperature Cycle Test Method FOTP-3 | IEC 60794-1 F1
