DESCRIÇÃO

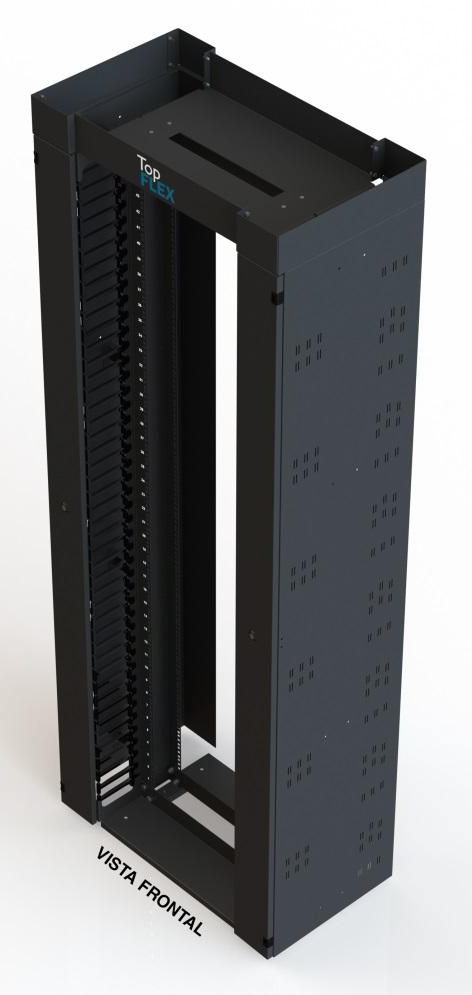

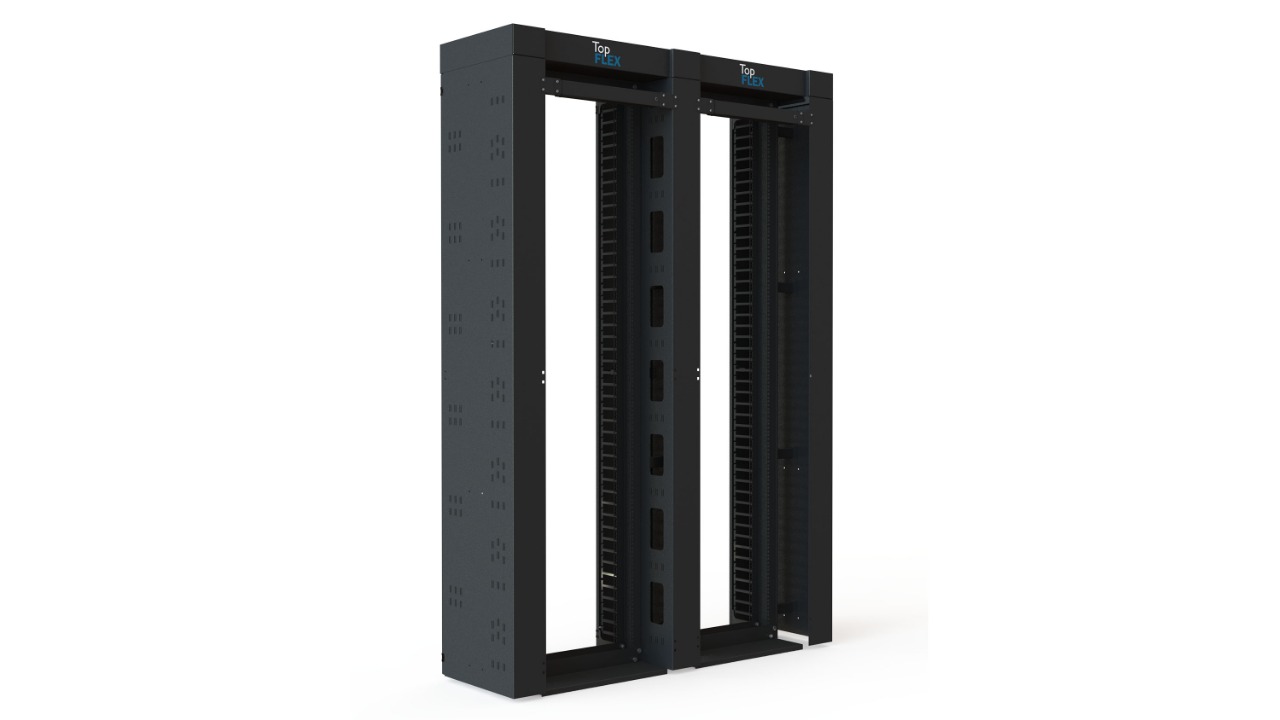

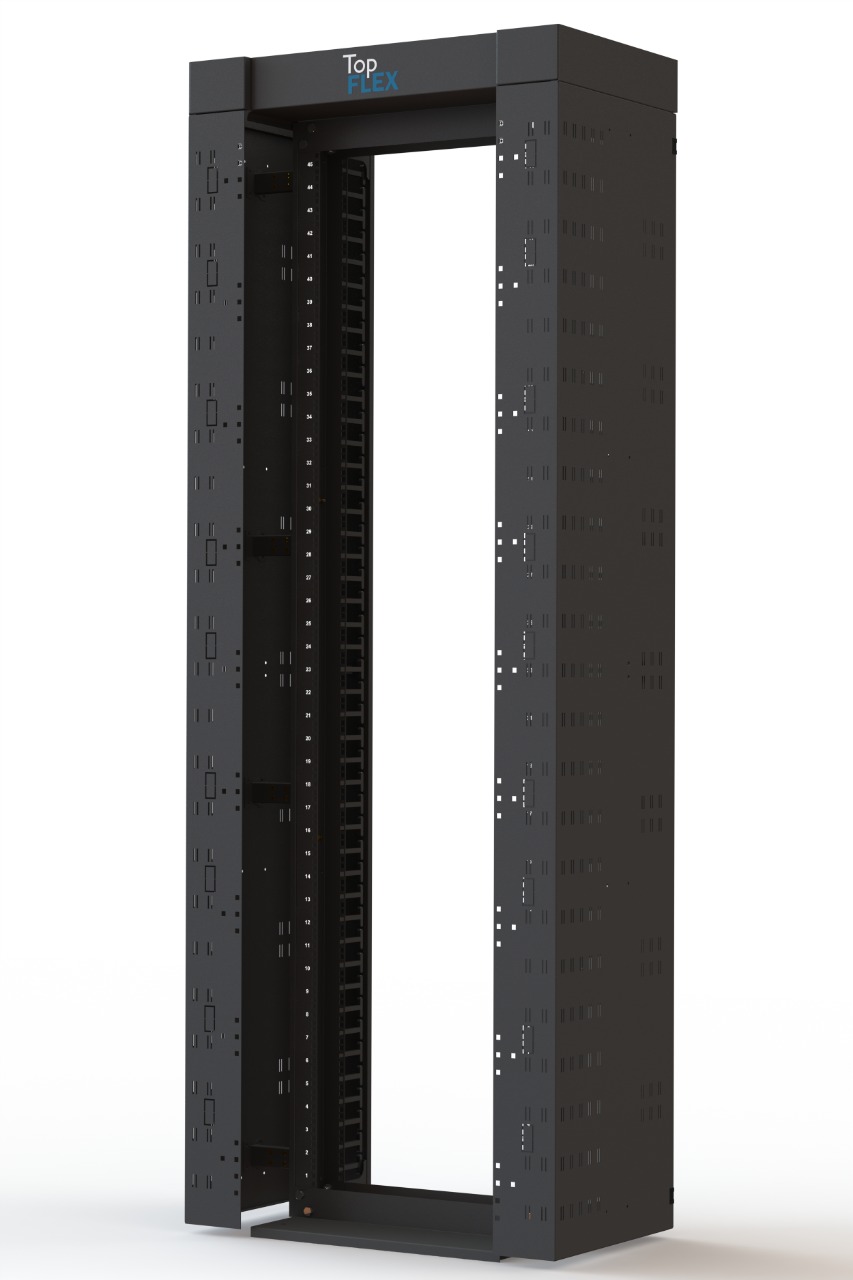

Rack aberto TopFlex

Mais um produto com a expertise da GP Cabling and Security Solutions. A solução em racks abertos TopFLEX. Trata-se de uma solução flexível, com três tamanhos 36,40 e 45 us, que tem objetivo de atender com sucesso os mais variados perfis de clientes. Além de fácil instalação e rapidez os racks TopFLEX possuem preço ultra competitivos.

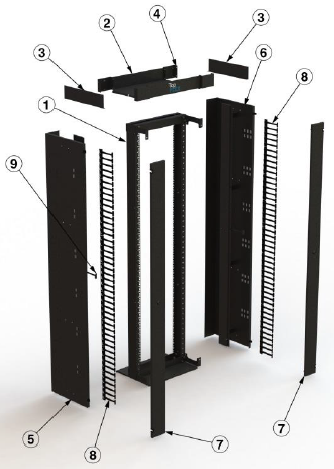

O Rack aberto TopFLEX constitui-se de um sistema modular que oferece total flexibilidade na configuração de layouts, conforto ao instalador e facilidade de manuseio durante a instalação. Sua estrutura aparafusada permite total desmontagem em campo. Traz um design avançado de guias de cabos verticais apropriados para uma perfeita distribuição dos cabos de cobre e fibra permitindo uma melhor fixação, organização e amarração dos cabos.



Especificações físicas.

  • Compatível com as necessidades de gerenciamento de cabos UTP categoria 5e e 6;
  • Permite a distribuição de até 290 cabos UTP Cat. 6 ou 348 cabos UTP Cat. 5e por duto;
  • Fingers plásticos com saída de cabos a cada 1U para distribuição horizontal dos patch cords (47 cabos Cat. 5e, 36 cabos Cat. 6;
  • Dimensões obedecem às normas IEC 297-3 e EIA 310-D para equipamentos padrão 19”;
  • Aço em toda a construção (1,5mm na base e 1,5mm nas demais peças), com elementos de fixação resistentes que garantem longa vida útil sem corrosão;

Acabamento

  • Acabamento feito através de fosfatização seguido de pintura eletrostática à pó micro texturizada na cor preta (outras opções sob consulta);
  • Embalagem para transporte: caixa de papelão e filme plástico transparente.

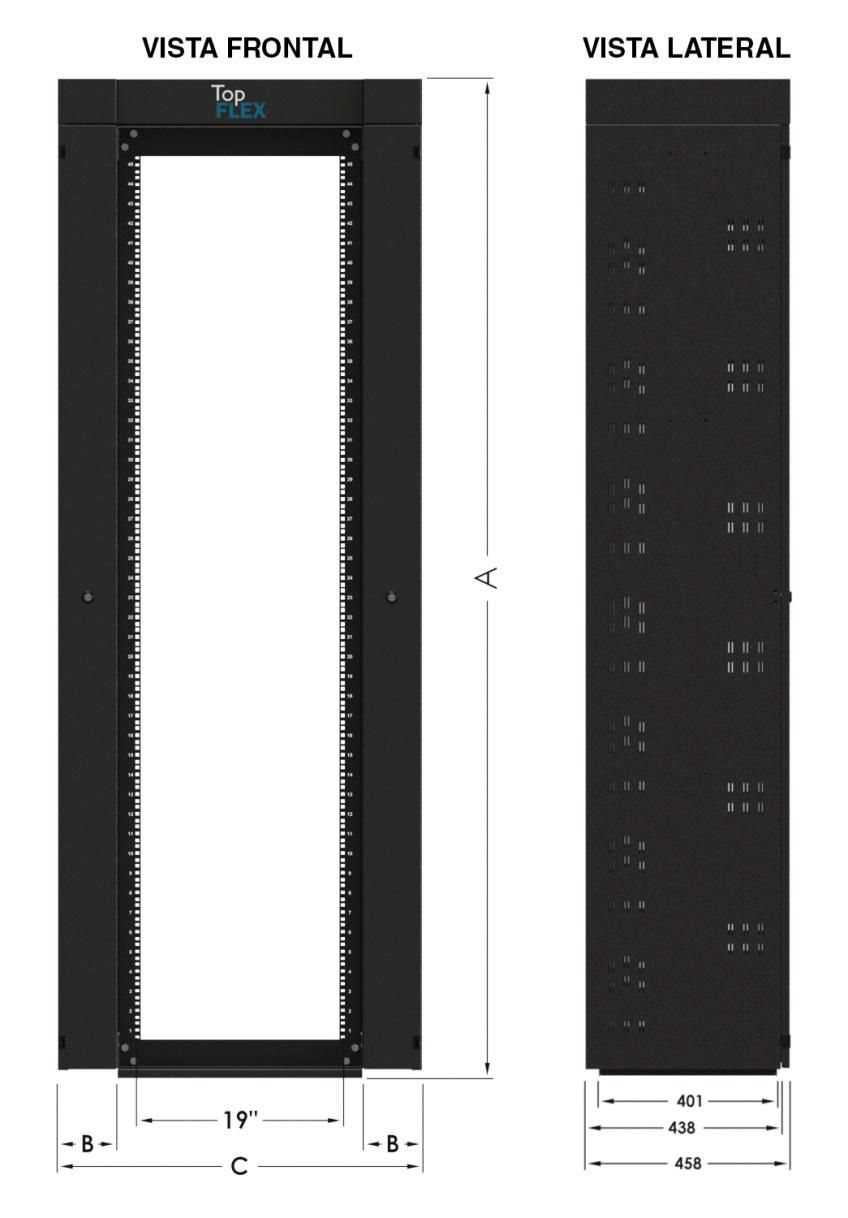

Moldura 19”

  • Disponível nas alturas de 36U (1,842m) 40U (2,02m) e 45U (2,242m). Outras opções sob consulta;
  • Furação intermediária de ½ U para maior flexibilidade de montagem;
  • Identificação dos Us através de serigrafia com numeração;
  • Calhas laterais com aberturas de 90 graus para gerenciamento dos cabos;
  • Abertura central para descida de cabos na parte superior (ligando ao Top Cable);
  • Capacidade para montagem de 300 Kg de equipamentos distribuídos uniformemente por toda a extensão da moldura 19” (rack chumbado ao piso).

Base

  • Base em chapa de 1,5mm com reforços e furos para chumbamento no piso, dimensões L550mm x P442mm;
  • Abertura central para subida de cabos (ligando ao piso elevado).

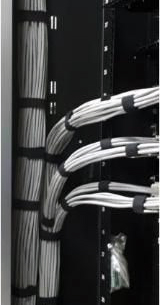

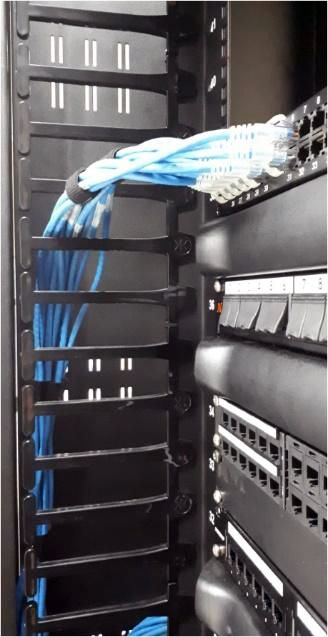

Dutos laterais

  • Padrão de fornecimento com 4 dutos laterais de cablagem (2 frontais e 2 traseiros ligados entre si) com portas e dobradiças na parte frontal, nas dimensões L130mmxP215mm cada;
  • Fingers confeccionados em ABS na cor preta para condução horizontal dos cabos com saída a cada 1U;
  • Furação nas paredes para amarração de cabos com velcro.

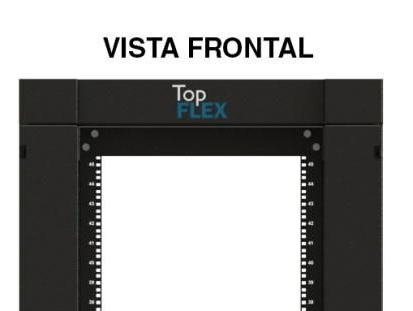

Top cable

  • Moldura superior (Top Cable) para passagem de cabos;
  • Dimensões: P 484 mm x A 93 mm, com curvatura para descida de cordões ópticos.
